Polymer-tech SolutionsTM
● PVC 外護套
● 抗UV
● 阻燃
● 耐油
● 使用溫度：-15/+70℃
| 編碼 | ||
| 芯線 | ||
| 外徑 | mm | |
|
||
|
總線系統 | - |
|
芯數及截面積 [mm2] | 36×0.25 |
|
顏色識別 | 白色，棕色，綠色，黃色，灰色，粉色，藍色，紅色，黑色，紫色，灰色-粉色，紅色-藍色，白色-綠色，棕色-綠色，白色-黃色，黃色-棕色，白色-灰色，灰色-棕色，白色-粉色，粉色-棕色，白色-藍色，棕色-藍色，白色-紅色，棕色-紅色，白色-黑色，棕色-黑色，灰色-綠色，黃色-灰色，粉色-綠色，黃色-粉色，綠色-藍色，黃色-藍色，綠色-紅色，黃色-紅色，綠色-黑色，黃色-黑色 |
|
接地線 | - |
|
外徑 [mm] | 15 |
|
銅含量 [kg/km] | 99 |
|
重量 [kg/km] | 209 |
|
驅動技術系統 | - |
|
最小彎曲半徑 [mm]，拖鏈內移動（系數） | 6.8×d |
|
最小彎曲半徑 [mm]，拖鏈內移動 | 102 |
|
最小彎曲半徑 [mm]，非拖鏈內移動（系數） | 5×d |
|
最小彎曲半徑 [mm]，非拖鏈內移動 | 75 |
|
最小彎曲半徑 [mm]，固定鋪設（系數） | 4×d |
|
最小彎曲半徑 [mm]，固定鋪設 | 60 |
|
溫度 [℃]，拖鏈內移動 | +5至+70 |
|
溫度 [℃]，非拖鏈內移動 | -5至+70 |
|
溫度 [℃]，固定鋪設 | -15至+70 |
|
最大速度 [m/s]，架空 | 10 |
|
最大速度[m/s]，滑行 | 5 |
|
最大加速度[m/s2] | 80 |
|
行程距離[m] | 架空應用和行程距離小于100米的滑行應用 |
|
扭轉[°] | ±90 |
|
導體 | 高抗彎強度的精細裸銅多股線(符合 EN 60228 標準) |
|

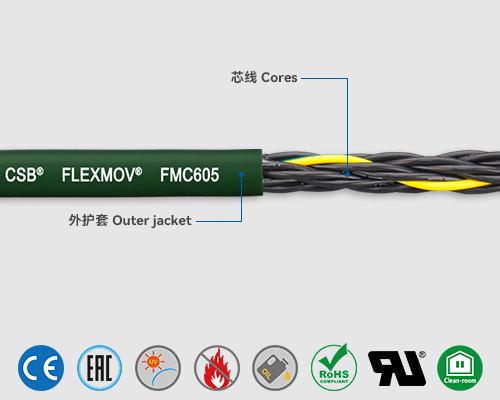

絕緣材料 | 高機械性能的TPE混合物 |
|
芯線結構 | 芯線采用兩次復絞，特別的抗扭力結構 |
|
芯線識別 | 顏色代碼符合 DIN 47100 |
|
單元屏蔽箔 | - |
|
單元屏蔽 | - |
|
單元護套 | - |
|
中間層 | 聚合物包帶纏繞在芯線束外 |
|
內護套 | - |
|
總屏蔽箔 | - |
|
總屏蔽 | - |
|
外護套 | 低粘性的PVC基混合材料，符合拖鏈要求（符合 EN 50363-10-2 標準） |
|
護套顏色 | 苔綠色 RAL6005 |
|
波阻抗[Ω] | - |
|
額定電壓 [V] | 300/500 |
|
測試電壓 [V] | 2000 |
|
抗紫外線 | 中等 |
|
耐水解 | - |
|
耐低溫 [℃] | - |
|
耐油性 | 耐油（符合 IEC60811-404 標準，經SGS檢測），耐生物油（符合VDMA24568 標準，經SGS檢測） |
|
無鹵素 | - |
|
阻燃 | 符合IEC 60332-1-2、VW-1、FT1標準 |
|
無硅 | 不含會影響涂料附著力的硅 |
|
REACH | 符合(EC) No. 1907/2006 (REACH)標準 |
|
無鉛 | 符合 2015/863/EU (RoHS-II 經SGS檢測 Tested by SGS) |
|
EAC | 經認證No.KG 417/043.CN.02.00249 |
|
無塵室 | 符合 ISO 14644-1 |
|
CE | 符合 2014/35/EU |
|
UL | 符合UL2570, 80℃, 600V |
▊FLEXMOV? FMC605柔性控制電纜使用壽命
| 往返行程 | 500萬次 | 750萬次 | 1000萬次 | |||
適用溫度范圍 ℃ | ＜10 m | ≥ 10 m | ＜10 m | ≥ 10 m | ＜10 m | ≥ 10 m |
最小彎曲半徑 R min. [系數 x d] | 最小彎曲半徑 R min. [系數 x d] | 最小彎曲半徑 R min. [系數 x d] | 最小彎曲半徑 R min. [系數 x d] | 最小彎曲半徑 R min. [系數 x d] | 最小彎曲半徑 R min. [系數 x d] | |
| +5 / +15 | 7.5 | 10 | 8.5 | 11 | 9.5 | 12 |
| +15 / +60 | 6.8 | 7.5 | 7.8 | 8.5 | 8.8 | 9.5 |
| +60 / +70 | 7.5 | 10 | 8.5 | 11 | 9.5 | 12 |
***根據FLEXMOV?質保承諾
▊FLEXMOV?高柔性電纜查詢系統V1.0是基于CSB?實驗室大量的測試數據以及電纜材料與結構特性結合分析計算，您可以通過選擇護套材料、電纜應用參數與應用環境選項查找適用電纜，并結合電纜芯線與屏蔽要求系統會輸出適配的柔性電纜。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議柔性電纜在設備上需再次做測試驗證以完全符合實際使用要求。
▊FLEXMOV?高柔性電纜查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
