C03.32重載型電纜拖鏈

產品特性

C03.32重載型塑料拖鏈結合了電纜拖鏈之前所有的優點，是所有DURAMOV?塑料拖鏈中最好的。在與其它系列塑料拖鏈具有相同或更小尺寸的情況下，具有更好的穩固性。使用C03.32重載電纜拖鏈成本更低，壽命更長
● 長期使用溫度：-40/+120℃

● 內高Hi：32 mm
● 內寬Bi：50-200 mm
● 彎曲半徑R：63-300 mm
● 節距Pitch：56 mm

C03.32重載型電纜拖鏈
結構圖片

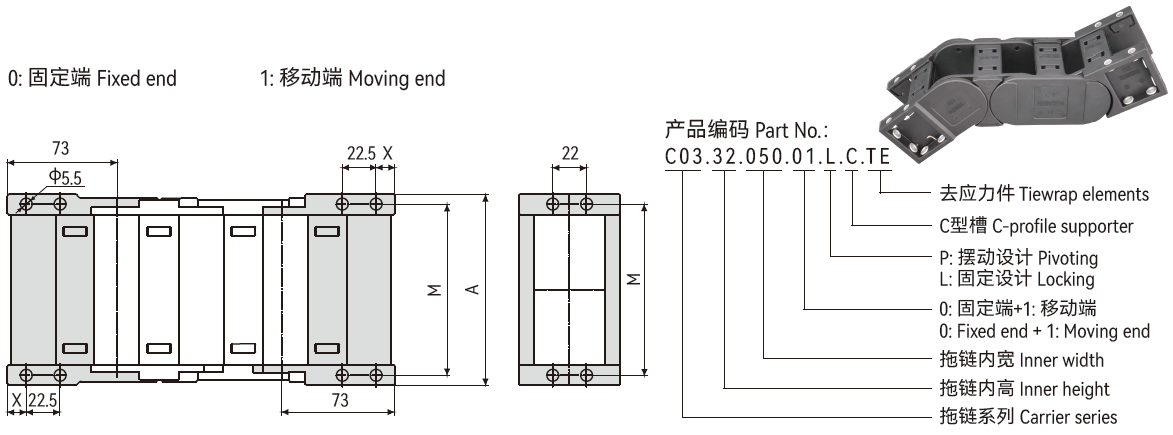

▊拖鏈接頭-固定


A2鏈節數為偶數A1鏈節數為奇數

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

安裝應力單元最大數量
[pcs]

產品編碼

（固定）

產品編碼

（固定）

C03.32.050.01.L.C.TEC03.32.050.11.L.C.TE507712.5
643
C03.32.075.01.L.C.TEC03.32.075.11.L.C.TE7510212.5
894
C03.32.100.01.L.C.TEC03.32.100.11.L.C.TE10012712.5
1146
C03.32.125.01.L.C.TEC03.32.125.11.L.C.TE12515212.5
1398
C03.32.150.01.L.C.TEC03.32.150.11.L.C.TE15017712.5
16410
C03.32.175.01.L.C.TEC03.32.175.11.L.C.TE17520212.5
18911
C03.32.200.01.L.C.TEC03.32.200.11.L.C.TE20022712.5
21413

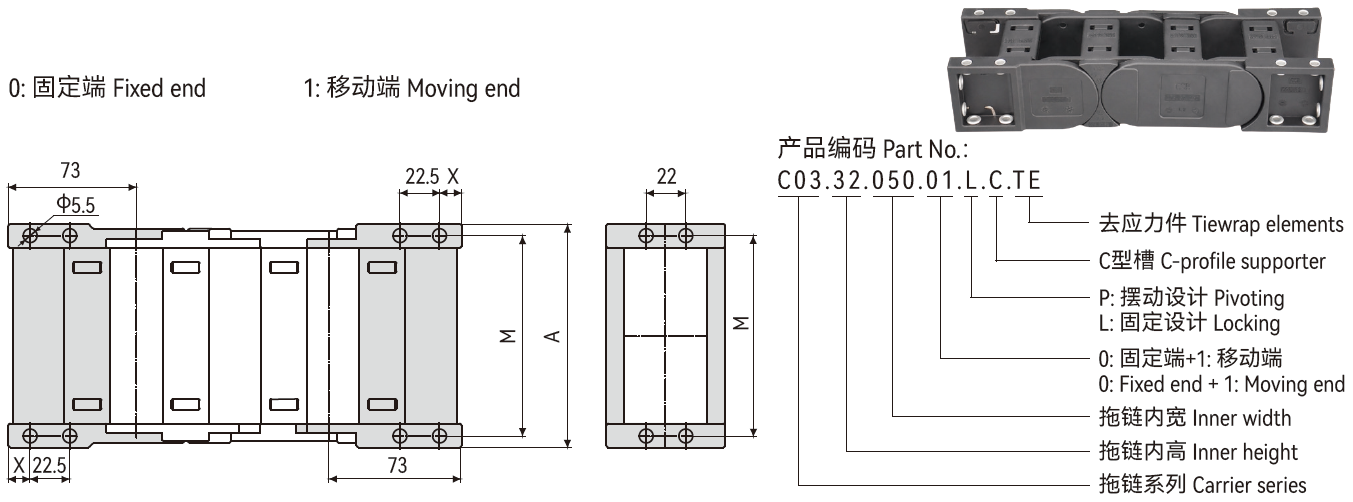

▊拖鏈接頭-擺動


A2鏈節數為偶數A1鏈節數為奇數

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

安裝應力單元最大數量
[pcs]

產品編碼

（擺動）

產品編碼

（擺動）

C03.32.050.01.P.C.TEC03.32.050.11.P.C.TE507712.5
643
C03.32.075.01.P.C.TEC03.32.075.11.P.C.TE7510212.5
894
C03.32.100.01.P.C.TEC03.32.100.11.P.C.TE10012712.5
1146
C03.32.125.01.P.C.TEC03.32.125.11.P.C.TE12515212.5
1398
C03.32.150.01.P.C.TEC03.32.150.11.P.C.TE15017712.5
16410
C03.32.175.01.P.C.TEC03.32.175.11.P.C.TE17520212.5
18911
C03.32.200.01.P.C.TEC03.32.200.11.P.C.TE20022712.5
21413

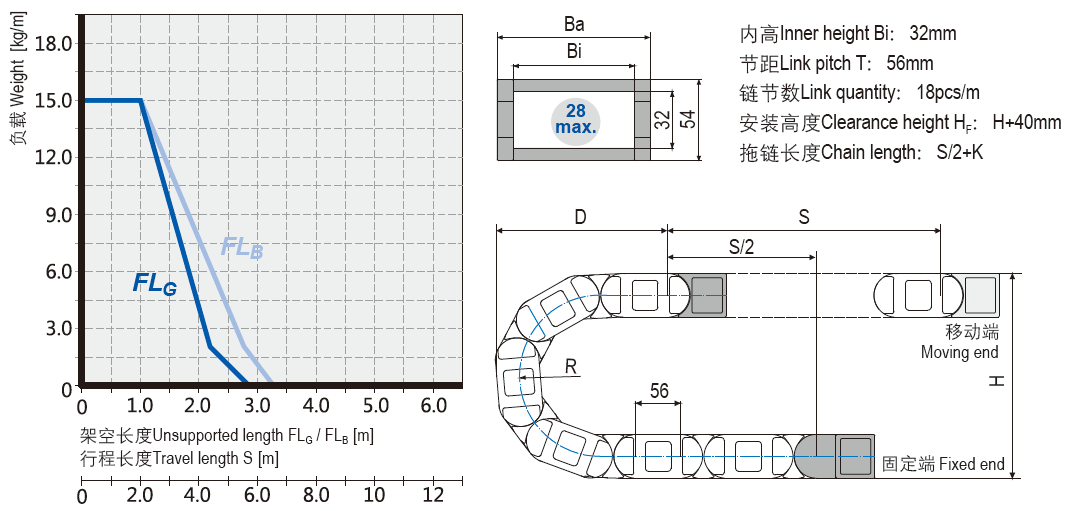

▊技術參數

電纜拖鏈技術參數

架空長度

≤ 3.0m


速度/ 加速度 FLG

≤ 10 [m/s] / 50 [m/s2 ]

滑行距離

10-200m

速度/ 加速度 FLB

≤ 3 [m/s] / 6 [m/s2 ]

豎直懸掛

≤ 30m

滑行速度/ 加速度

≤ 4 [m/s] / 25 [m/s2 ]

垂直站立

≤ 2.5m

允許溫度

-40℃ ~120℃

側向架空

≤ 2.0m

阻燃等級

UL94 HB

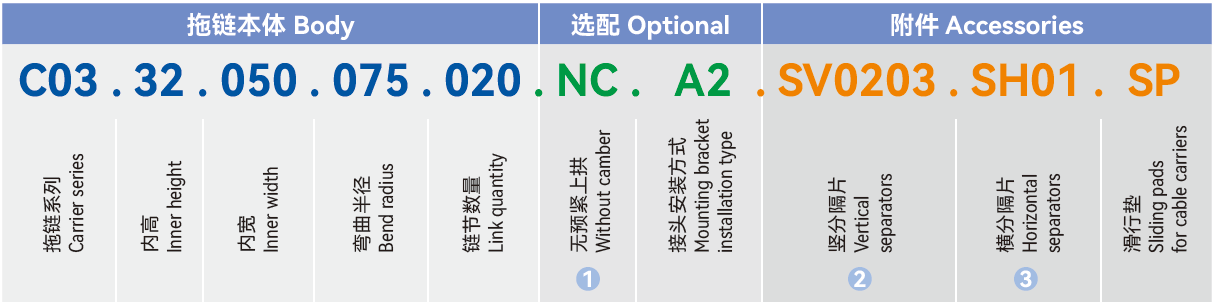

▊預裝拖鏈訂購編碼


① 根據需求提供無預應力上拱度NC版本拖鏈
② SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
③ SH01: 橫分隔件1pc 默認安裝中間孔位

▊ CSB重載型電纜拖鏈安裝說明

CSB重載型電纜拖鏈安裝說明

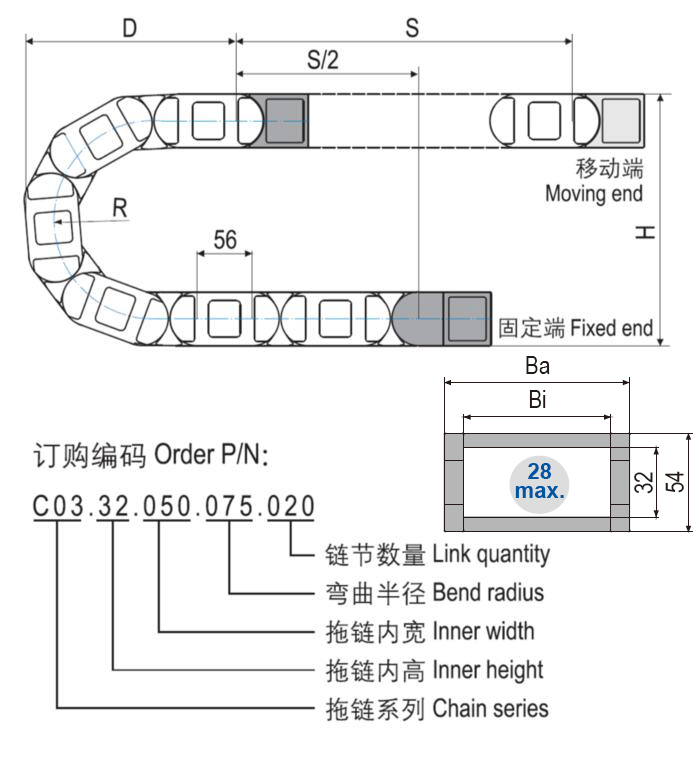

▊拖鏈安裝尺寸

重載型電纜拖鏈安裝尺寸

*如果安裝空間受到限制請咨詢CSB?.

R063075100125150175200225250300
H180204254301354404454494554654
D174186211236261286311331361411
K3103504305055856657458059001055

*實際安裝高度：HF=H+40mm（負載 2.5kg/m)

▊C03.32長行程滑行應用 | 10-200m

R063075100125150175200225250300
H2126150166166166166166166166166
D21461583704705006557709009301100
K231035061678489611201288145615681904
△CL--160210240370460540570690

▊接頭安裝方式

重載型電纜拖鏈接頭安裝方式

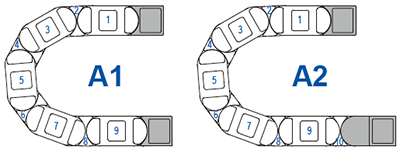

*C03.32拖鏈接頭安裝方式示意圖
*接頭安裝方式取決于鏈節數是奇數還是偶數：奇數為A1，偶數為A2

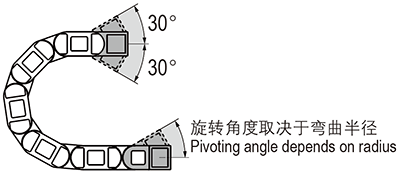

▊C03.32.Bi.01.P.C

重載型電纜拖鏈特殊配置

*推薦架空長行程拖行應用

重載型電纜拖鏈自由鏈節

*可S型站立


C03電纜拖鏈豎分隔片
C03電纜拖鏈豎分隔片

● 將塑料拖鏈內空間按需分隔開電纜、油管、氣管等保護作用
● 高強度分隔片可穩固裝備在塑料拖鏈中
● 簡單快速安裝
