Polymer-tech SolutionsTM
● 封閉式短型設計
● 自潤滑、耐灰塵
● 標準耐磨材料EPB13
● 鋁軸耐磨材料MN2
● 高溫250℃材料EPB5

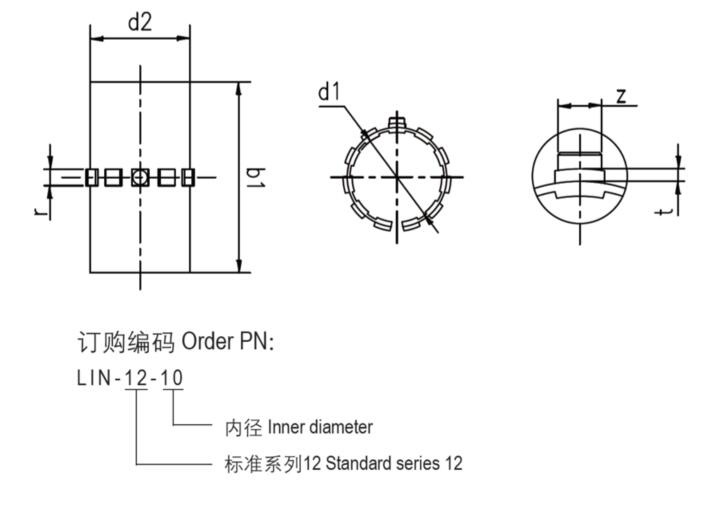

| 產品編碼 | 軸徑 [mm] | D H7 [mm] | B h10 [mm] | r+0.5 [mm] | t+0.05 [mm] | Z+0.2 [mm] |  |
| LIN-12-10 | 10 | 12 | 26 | 3.0 | 0.8 | 2.6 | |
| LIN-12-12 | 12 | 14 | 28 | 3.0 | 1.0 | 3.1 | |
| LIN-12-16 | 16 | 18 | 30 | 3.5 | 1.2 | 3.6 | |
| LIN-12-20 | 20 | 23 | 30 | 5.0 | 1.2 | 3.6 | |
| LIN-12-25 | 25 | 28 | 40 | 5.0 | 1.5 | 4.1 | |
| LIN-12-30 | 30 | 34 | 50 | 5.0 | 1.5 | 4.1 | |
| LIN-12-40 | 40 | 44 | 60 | 6.0 | 2.0 | 5.0 | |
| LIN-12-50 | 50 | 55 | 70 | 7.0 | 2.0 | 6.1 |
▊CSB-LIN?塑料直線軸承查詢系統V1.0?是包含了LIN塑料直線軸承以及LINP精密直線軸承，系統基于CSB?實驗室測試數據以及軸承材料相結合分析計算，您可以先選擇需要的軸承類型，通過輸入軸承載荷、速度、軸承數量以及相關位置信息等參數進行模擬計算，系統會根據輸入?yún)?shù)校核直線軸承類型符合性，輸出軸承負載安全性、負載與驅動力位置合理性、運行速度以及系統所需最小驅動力等數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；安裝校核2：1法則與最小驅動力校核數據中軸承摩擦系數采用0.25計算。CSB?建議在設備上需再次做測試驗證以符合實際使用要求。
▊CSB-LIN?塑料直線軸承查詢系統輸出結果僅供設計選型參考，不可作為最終軸承符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
