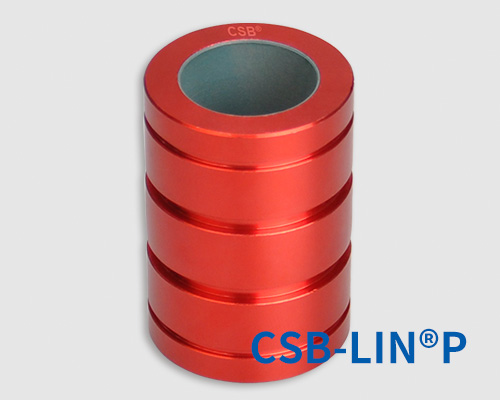

Polymer-tech SolutionsTM
●封閉式自動調心設計
●尺寸精度與金屬滾珠直線軸承保持一致
●滑動層材料采用TEFPLAS?B
●陽極氧化鋁合金適配器
●自潤滑免維護
●無噪音高速運行
TEFPLAS? B 是綜合高承載與耐磨特性的標準材料，適用于硬度HRC35以上鋼軸或硬質陽極氧化鋁軸；
TEFPLAS? G 出色的耐磨性能，較低的啟動摩擦力，適用于硬軸、硬質陽極氧化鋁軸；
TEFPLAS? E 符合FDA食品接觸安全材料，適用于不銹鋼軸或鋁軸。

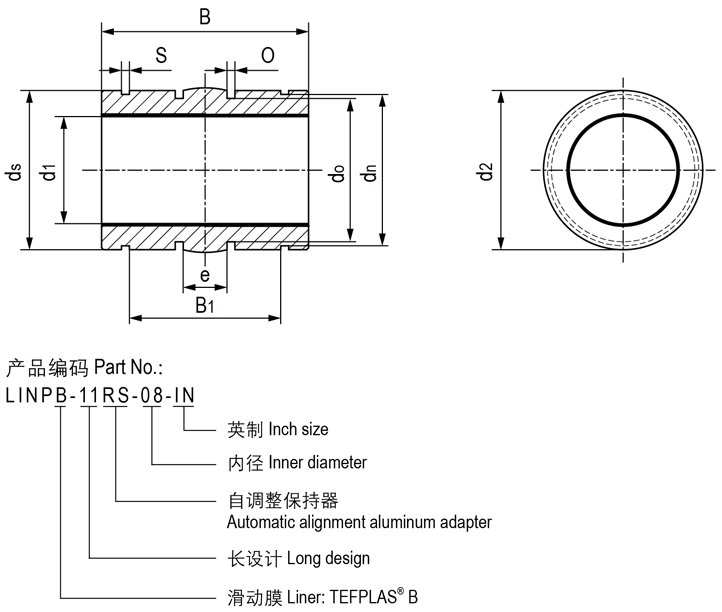

產品編碼 | 軸徑 | 座孔 | 最大許可動載荷 | 最大許可靜載荷 | 重量 |
[Inch] | [Inch] | [N] | [N] | [g] | |
LINPB-11RS-04-IN | 1/4 | 0.5000 | 1210 | 2420 | 4.3 |
LINPB-11RS-06-IN | 3/8 | 0.6250 | 2082 | 4164 | 7.3 |
LINPB-11RS-08-IN | 1/2 | 0.8750 | 3985 | 7971 | 18.6 |
LINPB-11RS-10-IN | 5/8 | 1.1250 | 5990 | 11980 | 41.3 |
LINPB-11RS-12-IN | 3/4 | 1.2500 | 7793 | 15587 | 49.4 |
LINPB-11RS-16-IN | 1 | 1.5625 | 14424 | 28847 | 103.4 |
| LINPB-11RS-20-IN | 1-1/4 | 2.0000 | 21055 | 42110 | 208.2 |
| LINPB-11RS-24-IN | 1-1/2 | 2.3750 | 28895 | 57789 | 328.9 |
●最大比例為2:1
●1x =同軸軸承分離
●2x =從軸到負載或驅動力的距離
●小心：超過2:1比例時會發生爬行甚至卡死的現象！
這個原則與負載無關！這不是由于邊緣加載。它也不依賴于使用的驅動力！驅動力與軸承的距離越遠，所需驅動力越大，磨損也越大。
可能還有其他因素會增加制動效果，但摩擦系數是主要原因。
●注意：2:1法則是基于理論靜摩擦系數0.25，然而，額外的潤滑有助于降低摩擦并延長2:1的比例。
▊CSB-LIN?塑料直線軸承查詢系統V1.0?是包含了LIN塑料直線軸承以及LINP精密直線軸承，系統基于CSB?實驗室測試數據以及軸承材料相結合分析計算，您可以先選擇需要的軸承類型，通過輸入軸承載荷、速度、軸承數量以及相關位置信息等參數進行模擬計算，系統會根據輸入?yún)?shù)校核直線軸承類型符合性，輸出軸承負載安全性、負載與驅動力位置合理性、運行速度以及系統所需最小驅動力等數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；安裝校核2：1法則與最小驅動力校核數據中軸承摩擦系數采用0.25計算。CSB?建議在設備上需再次做測試驗證以符合實際使用要求。
▊CSB-LIN?塑料直線軸承查詢系統輸出結果僅供設計選型參考，不可作為最終軸承符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
400-6633-096
▊ 汽車行業 行業專員
于振飛
電話：+86-573-84186133
郵箱：sm@csb-ep.com
▊ 工程機械 行業專員
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
▊ 軌道交通 行業專員
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
▊ 電梯 行業專員
高 杰
電話：+86-573-84185500
郵箱：md@csb-ep.com
▊ 醫療 行業專員
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
▊ 光伏光能 行業專員
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
▊ 農業機械 行業專員
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
▊ 紡織機械 行業專員
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
▊ 倉儲物流 行業專員
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
▊ 機械手 行業專員
高 杰
電話：+86-573-84185500
郵箱：md@csb-ep.com
▊ 并聯機器人 行業專員
高 杰
電話：+86-573-84185500
郵箱：md@csb-ep.com
▊ 飛行器 行業專員
高 杰
電話：+86-573-84185500
郵箱：md@csb-ep.com
▊ 經銷商 行業專員
朱新宇
電話：+86-573-84187373
郵箱：eb01@csb-ep.com
▊上海 區域?qū)T
高 杰
電話：+86-573-84185500
郵箱：md@csb-ep.com
▊ 湖州 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
▊ 嘉興 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
▊ 杭州 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
▊ 浙江 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
▊ 張家港 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
▊ 常熟 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
▊ 蘇州 區域?qū)T
高 杰
電話：+86-573-84185500
郵箱：md@csb-ep.com
▊ 常州 區域?qū)T
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
▊ 無錫 區域?qū)T
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
▊ 江蘇 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
▊ 廣東 區域?qū)T
黃順榮
電話：+86-18069652371
郵箱：SE31@csb-ep.com
▊ 重慶 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
▊ 湖南 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
湖北 區域?qū)T
高 杰
電話：+86-573-84185500
郵箱：md@csb-ep.com
北京 區域?qū)T
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
天津 區域?qū)T
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
山東 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
安徽 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
河北 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
河南 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
江西 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
四川 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
▊ 福建 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
山西 區域?qū)T
高 杰
電話：+86-573-84185500
郵箱：mm@csb-ep.com
遼寧 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
吉林 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
黑龍江 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
云南 區域?qū)T
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
內蒙古 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
廣西 區域?qū)T
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
陜西區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
貴州 區域?qū)T
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
甘肅 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
寧夏 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
新疆 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
青海 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
西藏 區域?qū)T
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
海南 區域?qū)T
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
香港 區域?qū)T
李昌蘭
電話：+86-573-84187009
郵箱：Sales01@csb-ep.com
臺灣 區域?qū)T
李昌蘭
電話：+86-573-84187009
郵箱：Sales01@csb-ep.com
●封閉式保持器標準設計
●滑動層低啟動摩擦材料TEFPLAS?G
●保持器材料采用表面硬化鋁合金
●自潤滑免維護
●封閉式保持器標準設計
●滑動層材料FDA等級TEFPLAS?E
●保持器材料采用表面硬化鋁合金
●自潤滑免維護
●封閉式保持器設計
●自動調節軸安裝平行誤差
●滑動層低啟動摩擦材料TEFPLAS?G
●保持器材料采用表面硬化鋁合金
●封閉式保持器設計
●自動調節軸安裝平行誤差
●滑動層材料FDA等級TEFPLAS?E
●保持器材料采用表面硬化鋁合金
