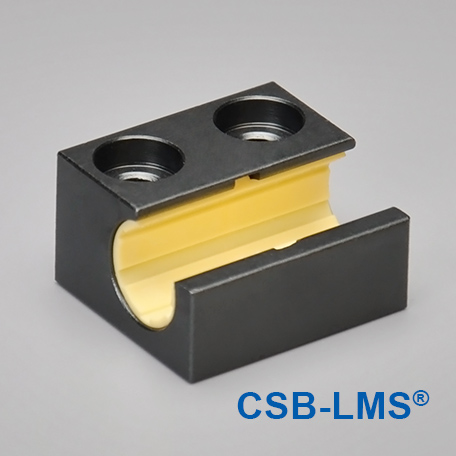

Polymer-tech SolutionsTM
● 標準滑動膜EPB13
● 自潤滑、免維護
● 重量輕、快速裝配
● 可用于WR系列單軌和雙軌
● 抵抗灰塵
● 無噪音運行

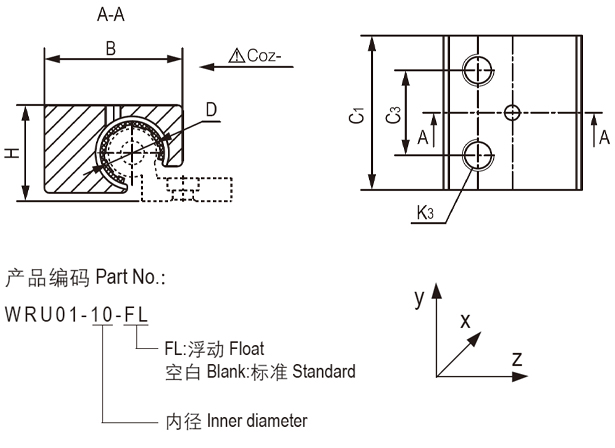

產品編碼 | 靜態載荷 [N] | 重量 | ||
Coy- | Coz+ | Coz- | [g] | |
WRU01-06 | 210 | 210 | 50 | 7 |
WRU01-10 | 1200 | 1200 | 250 | 20 |
WRU01-10-FL | 1200 | 1200 | 250 | 20 |
WRU01-16 | 2100 | 2100 | 400 | 48 |
WRU01-16-FL | 2100 | 2100 | 400 | 48 |
WRU01-20 | 3200 | 3200 | 500 | 99 |
WRU01-20-FL | 3200 | 3200 | 500 | 99 |
●最大比例為2:1
●1x =同軌滑塊距離
●2x =從導軌到負載或驅動力的距離
●小心：超過2:1比例時會發生爬行甚至卡死的現象！
這個原則與負載無關！這不是由于邊緣加載。它也不依賴于使用的驅動力！驅動力與直線滑塊的距離越遠，所需驅動力越大，磨損也越大。
可能還有其他因素會增加制動效果，但摩擦系數是主要原因。
●注意：2:1法則是基于理論靜摩擦系數0.25，然而，額外的潤滑有助于降低摩擦并延長2:1的比例。
▊CSB-LIN?塑料直線軸承查詢系統V1.0?是包含了LIN塑料直線軸承以及LINP精密直線軸承，系統基于CSB?實驗室測試數據以及軸承材料相結合分析計算，您可以先選擇需要的軸承類型，通過輸入軸承載荷、速度、軸承數量以及相關位置信息等參數進行模擬計算，系統會根據輸入?yún)?shù)校核直線軸承類型符合性，輸出軸承負載安全性、負載與驅動力位置合理性、運行速度以及系統所需最小驅動力等數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；安裝校核2：1法則與最小驅動力校核數據中軸承摩擦系數采用0.25計算。CSB?建議在設備上需再次做測試驗證以符合實際使用要求。
▊CSB-LIN?塑料直線軸承查詢系統輸出結果僅供設計選型參考，不可作為最終軸承符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
400-6633-096
▊ 汽車行業 行業專員
于振飛
電話：+86-573-84186133
郵箱：sm@csb-ep.com
▊ 工程機械 行業專員
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
▊ 軌道交通 行業專員
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
▊ 電梯 行業專員
高 杰
電話：+86-573-84185500
郵箱：md@csb-ep.com
▊ 醫療 行業專員
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
▊ 光伏光能 行業專員
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
▊ 農業機械 行業專員
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
▊ 紡織機械 行業專員
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
▊ 倉儲物流 行業專員
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
▊ 機械手 行業專員
高 杰
電話：+86-573-84185500
郵箱：md@csb-ep.com
▊ 并聯機器人 行業專員
高 杰
電話：+86-573-84185500
郵箱：md@csb-ep.com
▊ 飛行器 行業專員
高 杰
電話：+86-573-84185500
郵箱：md@csb-ep.com
▊ 經銷商 行業專員
朱新宇
電話：+86-573-84187373
郵箱：eb01@csb-ep.com
▊上海 區域?qū)T
高 杰
電話：+86-573-84185500
郵箱：md@csb-ep.com
▊ 湖州 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
▊ 嘉興 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
▊ 杭州 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
▊ 浙江 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
▊ 張家港 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
▊ 常熟 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
▊ 蘇州 區域?qū)T
高 杰
電話：+86-573-84185500
郵箱：md@csb-ep.com
▊ 常州 區域?qū)T
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
▊ 無錫 區域?qū)T
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
▊ 江蘇 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
▊ 廣東 區域?qū)T
黃順榮
電話：+86-18069652371
郵箱：SE31@csb-ep.com
▊ 重慶 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
▊ 湖南 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
湖北 區域?qū)T
高 杰
電話：+86-573-84185500
郵箱：md@csb-ep.com
北京 區域?qū)T
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
天津 區域?qū)T
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
山東 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
安徽 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
河北 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
河南 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
江西 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
四川 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
▊ 福建 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
山西 區域?qū)T
高 杰
電話：+86-573-84185500
郵箱：mm@csb-ep.com
遼寧 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
吉林 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
黑龍江 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
云南 區域?qū)T
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
內蒙古 區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
廣西 區域?qū)T
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
陜西區域?qū)T
翁加超
電話：+86-573-84185577
郵箱：se03@csb-ep.com
貴州 區域?qū)T
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
甘肅 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
寧夏 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
新疆 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
青海 區域?qū)T
高佳楠
電話：+86-573-84185533
郵箱：se04@csb-ep.com
西藏 區域?qū)T
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
海南 區域?qū)T
朱 晗
電話：+86-573-84186969
郵箱：se02@csb-ep.com
香港 區域?qū)T
李昌蘭
電話：+86-573-84187009
郵箱：Sales01@csb-ep.com
臺灣 區域?qū)T
李昌蘭
電話：+86-573-84187009
郵箱：Sales01@csb-ep.com

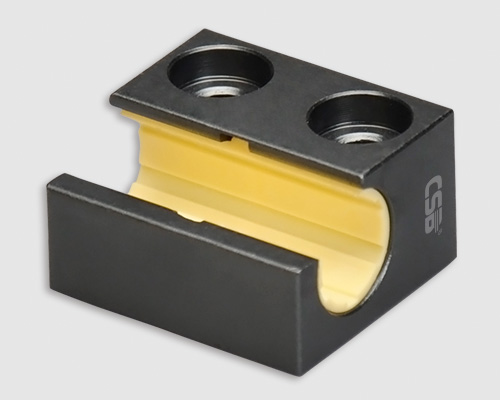

● 滾動與滑動混合滑臺
